Статически неопределимый вал

Результаты теоретического расчета и эксперимента

Исходные данные:

  l = 30 см;

  F1 = 3 кг;

  F2 = 5 кг;

  F3 = 7 кг;

  b = 25 см; а = 15 см.

  Д = 32 мм; d = 26 мм.

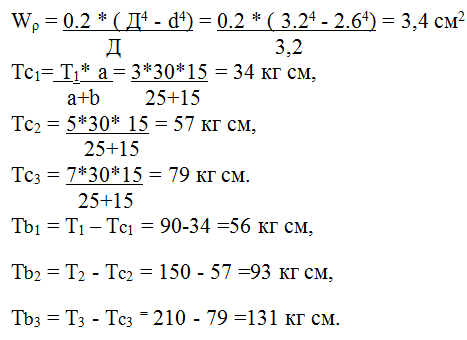

attach 3.22 form1

Напряжение на участке вала:

τc1= Tc1 = 34 =10 кг/см2,

        Wρ    3,4

τc2= 57  =17 кг/см2,

        3,4

τc3= 79  =23 кг/см2,

        3,4

τb1= 56  =16.5 кг/см2,

        3,4

τb2= 93  =28 кг/см2,

         3,4

τb3= 131 =39 кг/см2,

        3,4

Результаты эксперимента

Тензодатчик Показания измерителя ЦТИ - 1 Разность показаний, ∆n
До нагружения После нагружения
РДс 223 F1                  235 2
F2                   237 4
F3                   239 6
РДд 367 F1                   371 4
F2                   374 7
F3                   378 11

τc1 = 2*2*10-6*2*8*105 = 6,4 кг/см2,

τc2 = 2*4*10-6*2*8* 105 = 12,8 кг/см2,

τc3 = 2*6*10-6*2*8* 105 = 19,2 кг/см2,

τв1 = 2*4* 10-6*2*8* 105 = 12,8 кг/см2,

τв1 = 2*7* 10-6*2*8* 105 = 22,5 кг/см2,

τв1 = 2* 11 *10-6*2*8* 105 = 35,2 кг/см2.
