Цифровой тензометрический мост ЦТМ-5 предназначен для измерения статических деформаций в испытуемых образцах, в деталях и узлах машин при помощи тензометрических датчиков.
Прибор состоит из двух отдельных частей - из блока измерения и блока коммутации.
Диапазон измеряемых деформаций прибора при коэффициенте тензочувствительности датчика, равном 2, находится в пределах от 0 до 3999 х 5 еод. Цена одной единицы дискретности показаний прибора равна 5 еод. Время одного измерения составляет не более 1,2 с. Сопротивление применяемых тензометрических датчиков - от 50 до 200 Ом. Основная погрешность показаний прибора в определенных температурных условиях не превышает 20 еод.
Прибор имеет 100 измерительных каналов и питается от сети переменного тока напряжением 220 В, частотой 50 Гц.

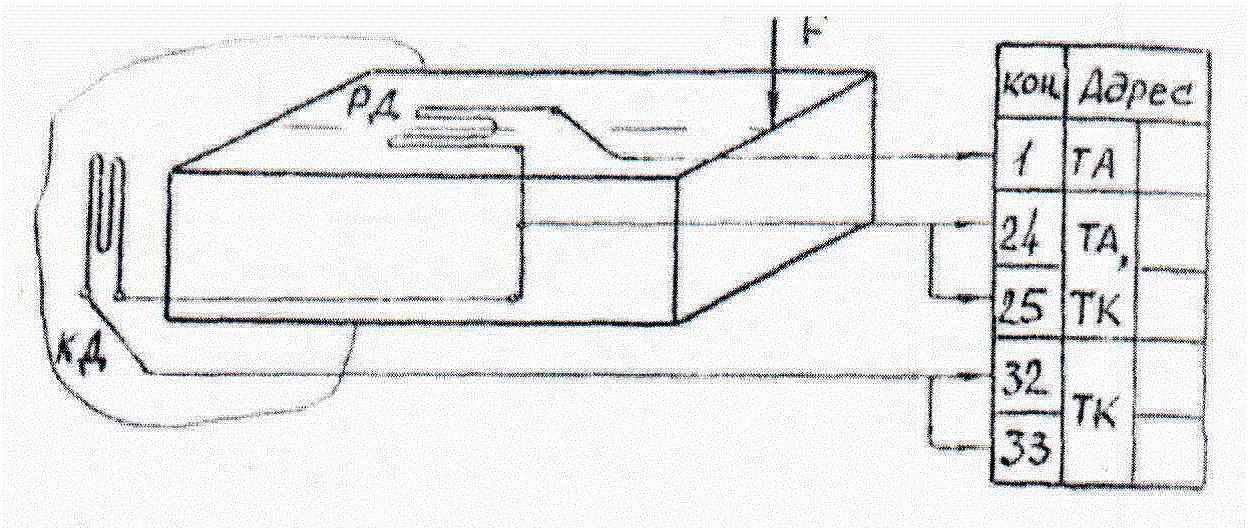

Схема соединения рабочего РД и компенсационного КД тензометрических датчиков во внешний полумост и включения его выводов к измерительному прибору ЦТМ-5 показаны на примере нагруженной консольной балки (рисунок 2.2).
Рисунок 2.2 Схема соединения выводов внешнего полумоста к измерительному прибору ЦТМ-5
