2.3 Система измерительная тензометрическая СИИТ-3
- Информация о материале
- Родительская категория: Главная
- Категория: Раздел 2 ПРИМЕНЯЕМАЯ ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА, ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТОВ И ОБРАБОТКИ ОПЫТНЫХ ДАННЫХ
- Опубликовано: 18.10.2016 11:38
- Просмотров: 972
Измерительная тензометрическая система СИИТ-3 рассчитана для измерения выходных сигналов тензометрических датчиков и представления итогов наблюдений в цифровом виде.
Система состоит из блока дистанционного релейного переключения и блока измерений. Электрическое питание системы осуществляется переменным однофазным током с напряжением 220 В и частотой 50 Гц.
Сопротивление применяемых тензометрических датчиков равно от 100 до 400 Ом.
Максимальное количество измерительных каналов, подключенных к блоку дистанционного релейного переключения при работе системы:
1) в режиме с четырьмя и двумя тензометрическими датчиками 50;
2) с одним рабочим тензометрическим датчиком - 100.
Быстродействие системы не менее 20 измерений в секунду.

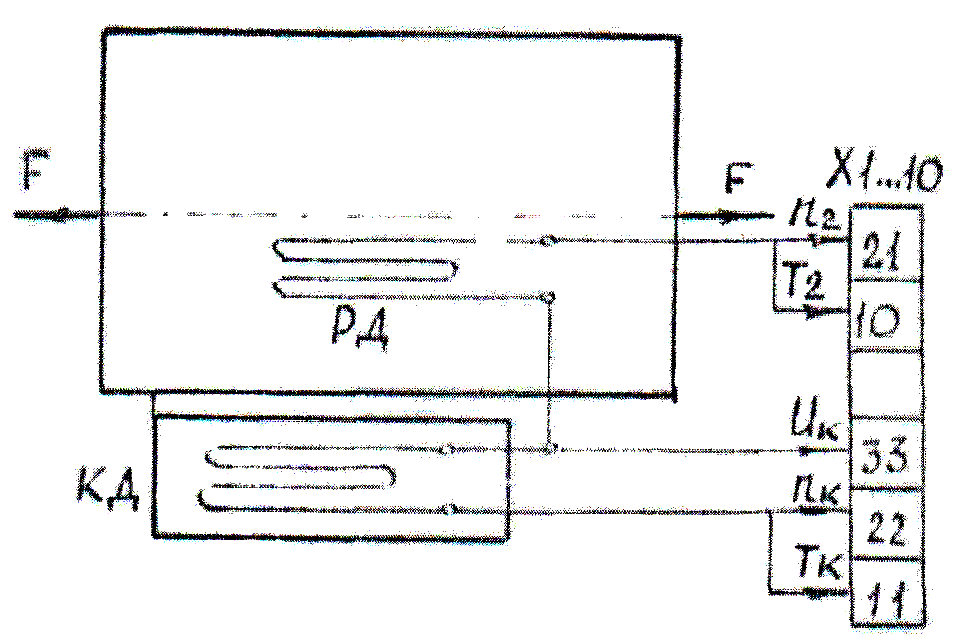

Схемы соединения рабочего РД и компенсационного КД тензометрических датчиков во внешний полумост и включения его выводов к измерительному прибору СИИТ-3 показаны на примере элемента конструкции, растягиваемого силами F (рисунок 2.3).
Рисунок 2.3 Схема соединения выводов внешнего полумоста к измерительному прибору СИИТ-3
