2.4 Измеритель цифровой тензометрический ЦТИ-1
- Информация о материале
- Родительская категория: Главная
- Категория: Раздел 2 ПРИМЕНЯЕМАЯ ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА, ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТОВ И ОБРАБОТКИ ОПЫТНЫХ ДАННЫХ
- Опубликовано: 18.10.2016 11:44
- Просмотров: 1184
Цифровой тензометрический измеритель ЦТИ-1 предназначен для измерения сигналов тензометрических датчиков, размещенных в конкретных точках элемента конструкции, и представления результатов измерений в цифровом виде [107].
Пределы измерений цифровых сигналов тензометрических датчиков соответствуют:
1) при двух активных тензометрических датчиках ±39998 мкОм/Ом;
2) при одном активном тензометрическом датчике ±3998 мкОд/Ом.
Номинальная цена единицы наименьшего разряда кода измерителя:
1) при двух активных тензометрических датчиках 2 мкОм/Ом;
2) с одним активным тензометрическим датчиком 2 мкОм/Ом.
Электрическое питание измерителя осуществляется от внутреннего источника постоянного тока напряжением (12,5 - 14,5) В и от внешнего источника постоянного тока напряжением (12,5 - 21) В.

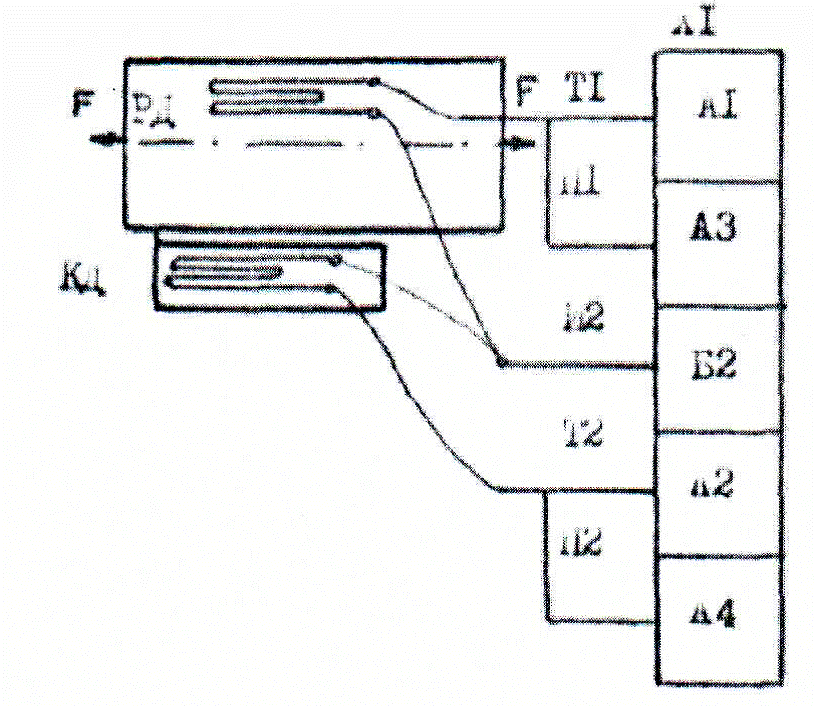

Полумостовая схема присоединения тензометрических датчиков к измерителю показана на рисунке 2.4.
Рисунок 2.4 Схема включения выводов полумоста к измерителю деформаций ЦТИ-1
