Цифровой измеритель деформации ИДЦ-1 используется для измерения статических деформаций в нагруженных элементах различных конструкций при помощи тензометрических датчиков, включаемых по полумостовой схеме [108].
Диапазон измеряемых деформаций прибора при коэффициенте тензочувствительности датчика, равном 2, находится в пределах от 0 до 1990 х 10 еод (еод - единица относительной деформации). I еод равна 10-6 относительной деформации Δ 1 / 1, где 1 - база тензометрического датчика. Цена одной единицы дискретности показаний прибора 10 еод. Основная погрешность измерения составляет не более 20 еод.
Сопротивление применяемых тензометрических датчиков 50...500 Ом. Время одного измерение - не более 1,5 с. Прибор имеет 10 каналов измерения и питается от источника постоянного тока напряжением 12 В.
Внутренний полумост является частью измерительного моста прибора. Рабочий и компенсационный тензометрические датчики, входящие во внешний полумост, наклеиваются на поверхность испытуемого образца, подвергающегося деформации сжатия или растяжения.
При воздействии деформации на тензометрический датчик, включенный во внешний измерительный полумост, происходит разбаланс измерительного полумоста прибора.
Относительное значение изменения сопротивления рабочего тензометрического датчика и определяет величину деформации согласно зависимости (1.8).

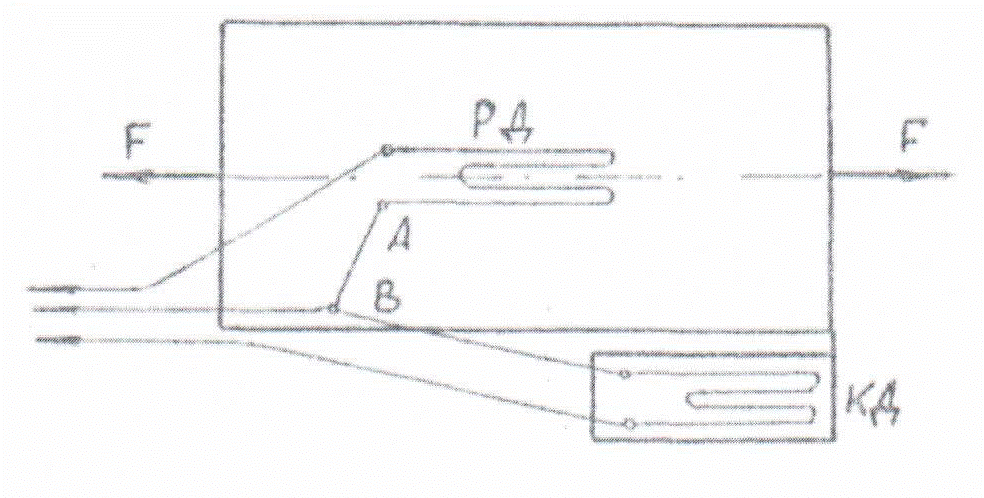

Схемы соединения рабочего (активного) РД и компенсационного КД тензометрических датчиков во внешний полумост и включения его выводов к измерительному прибору ИДЦ-1 показаны на примере образца, растягиваемого силами F (рисунок 2.1).
Рисунок 2.1 Схема соединения выводов внешнего полумоста к измерителю деформаций ИДЦ-1
