3.3.24. Напряжения в тонкостенном резервуаре при продольном, поперечном изгибах, кручении и одновременном действии внутреннего давления

Информация о материале
Родительская категория: Раздел 3 ТЕОРЕТИЧЕСКОЕ ОБОСНОВАНИЕ, ИССЛЕДОВАНИЕ СРЕДСТВ ДЛЯ УГЛУБЛЕННОГО ЭКСПЕРИМЕНТАЛЬНОГО ИЗУЧЕНИЯ СОПРОТИВЛЕНИЯ МАТЕРИАЛОВ ТЕНЗОМЕТРИЧЕСКИМ МЕТОДОМ В УЧЕБНОМ ПРОЦЕССЕ В КОНТЕКСТЕКОМПЕТЕНТНОСТНОГО ПОДХОДА В ОБУЧЕНИИ
Категория: 3.3 Исследование деформаций и напряжений в сложно нагруженных тонкостенных и толстостенных резервуарах тензометрическим методом
Опубликовано: 27.10.2016 11:41
Просмотров: 425

При одновременном воздействии на тонкостенный резервуар с внутренним давлением q (рисунок 3.94) сжимающей силы F1 , горизонтальной силы F3 и силы F2, скручивающей цилиндр, в рассматриваемой точке стенки возникают напряжения σ1, σ2, σF1,σи и τ, вызванные соответствующими внешними нагрузками.

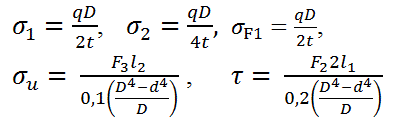

Теоретически величины этих напряжений рассчитываются по из­вестным формулам:

3 3.3 3.3.24 form1

где обозначения величин такие же, как и в предыдущих работах.

Определение относительных деформаций ɛ1, ɛ2, ɛʹ2, ɛʹʹ2, и τ, возникающих в рассматриваемой точке стенки тонкостенного резервуара от действий внутреннего давления, сжимающей силы, изгибающего и крутящего моментов, производится по показаниям рабочих тензометрических датчиков РД1, РД2, РД3, пользуясь принципом независимости действия внешних усилий.

Напряжения, соответствующие экспериментально найденным относительным деформациям, вычисляются по закону Гука.
