Теоретическое и экспериментальное определение напряжений в элементах клеммового соединения
Исходные данные:
Ширина клеммы b = 40 мм; параметр «а» (расстояние от внутренней стенки цилиндра до оси соединительного болта) равен 116 мм; диаметр болта
d = 14мм; rв = 40 мм; rн = 64 мм; r1 = 52 мм.
Момент, создаваемый в болтовом соединении при затяжке:
М1 = F1l = 10*30 = 300 кг см;
М2 = F2 l = 15*30 = 450 кг см;
М3 = F3 l = 20*30 = 600 кг см.
Усилие в болте:
F3(1)=M1*b = 300*4 =542кг/см2;
f*d 0,15*1,4*11,6
F3(2)= 930 кг;
F3(3)= 1260 кг.

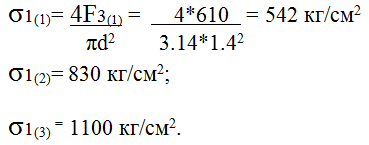

Напряжение в болте:

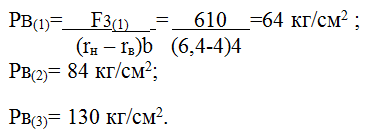

Расчетное внутреннее давление:
Окружное напряжение:
σt(1) = 105 кг/см2;
σt(2) = 135 кг/см2;
σt(3) = 210 кг/см2.
Радиальное напряжение:
σr(1) = 25,6 кг/см2;
σr(2) = 33,1 кг/см2;
σr(3) = 52 кг/см2.
Результаты эксперимента:
| Тензодатчики | Показания прибора ЦТИ | - 1 |
Разность показаний, ∆n |
Напряжение, МПа |
|
| До нагружения | После нагружения | ||||
|
РД1 σl |
176 | F3(1) | 305 | 129 | 51,5 |
| F3(2) | 391 | 215 | 86,0 | ||
| F3(3) | 434 | 258 | 113,2 | ||
|
РД3 σt |
267 | F3(1) | 287 | 20 | 8,0 |
| F3(2) | 299 | 32 | 12,8 | ||
| F3(3) | 315 | 48 | 19,2 | ||
|
РД2 σr |
415 | F3(1) | 410 | 5 | 2,0 |
| F3(2) | 408 | 7 | 2,8 | ||
| F3(3) | 405 | 10 | 4,0 | ||
